Как известно, в трубопроводах, котельных установках и другом промышленном оборудовании давление рабочей среды должно оставаться в заданных пределах. Если оно становится выше допустимого, нагрузка на трубы, соединения и оборудование возрастает, создавая риск повреждения системы.

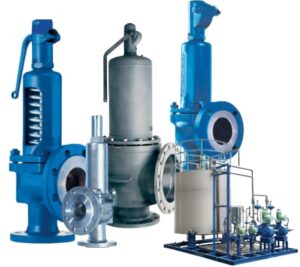

Для защиты от такого сценария используется клапан сброса давления — предохранительный клапан, который автоматически открывается при достижении установленного значения, отводит избыток рабочей среды и после снижения давления возвращается в закрытое положение.
Поэтому при выборе арматуры учитывают не только давление, но и рабочую среду, температуру, пропускную способность, материал деталей и способ присоединения к трубопроводу.
Как работает и где применяется
Пока давление остается в допустимых пределах, запорный элемент удерживает клапан в закрытом положении. При превышении заданного значения устройство открывается для аварийного сброса рабочей среды.
Защитная арматура применяется в следующих системах:
- котельные и паровые установки, где особое значение имеет безопасность при работе с паром;
- сосуды и емкости под давлением;
- промышленные трубопроводы;
- системы подачи воды, газа и воздуха;
- теплообменное оборудование.
Материал клапана: выбор под рабочую среду
Корпус и внутренние элементы подбирают исходя из характеристик рабочей среды, температуры и нагрузок:
- латунь — для компактных систем водоснабжения и отопления с соответствующими рабочими параметрами;
- чугун — для ряда коммунальных и инженерных сетей;
- углеродистая и легированная сталь — для промышленных систем с повышенными нагрузками;
- нержавеющая сталь — для сред, где особенно важна коррозионная стойкость и т.д.
Таким образом, материал выбирают не отдельно от остальных характеристик, а в соответствии с конкретными условиями эксплуатации.
Способы присоединения к трубопроводу
Способ монтажа должен соответствовать конструкции клапана и параметрам трубопроводной линии:
- Фланцевое — распространенный вариант для промышленной арматуры; обеспечивает прочное разъемное соединение и удобство демонтажа.
- Резьбовое (муфтовое) — применяется в компактной арматуре и трубопроводах соответствующих диаметров.
- Приварное и штуцерное — используются в зависимости от конструкции клапана и требований конкретной технологической системы.
Поэтому при подборе важно учитывать не только DN и PN, но и то, каким образом арматура будет соединяться с трубопроводом.
Конструктивные особенности и терминология
По характеру открытия предохранительные клапаны подразделяют на полноподъемные и пропорциональные. Первые обеспечивают быстрое увеличение проходного сечения при срабатывании, вторые открываются постепенно по мере роста давления.
В профессиональной и технической документации встречаются и специальные обозначения:
- клапан СППК — обозначение определенного типа пружинного предохранительного клапана;
- подрывной клапан — распространенное разговорное название предохранительной арматуры, связанное с ее срабатыванием при достижении заданного давления.
Эти названия сами по себе не определяют подходящую модель: при подборе учитываются параметры конкретной системы.
Критерии подбора
Перед заказом определяют:
- рабочую среду;
- расчетное давление и давление срабатывания;
- температуру;
- DN и PN;
- пропускную способность;
- материал;
- тип и размеры присоединения.
Предохранительный клапан — сравнительно небольшой элемент системы, но его эффективность зависит от точного соответствия характеристик оборудования и трубопровода. Поэтому при выборе важно учитывать не один параметр, а всю совокупность условий эксплуатации.
