Дисплей на електросамокаті — це не просто екран зі швидкістю. Він одночасно є панеллю керування режимами, індикатором заряду, лічильником пробігу і діагностичним інструментом — коли щось іде не так, саме дисплей першим показує код помилки. І саме тому, коли він перестає працювати, самокат перетворюється на темну скриньку: їде чи не їде — невідомо, що зламалось — незрозуміло.
За рік активного використання я бачив кілька варіантів поломок дисплея у знайомих власників Kugoo і Kukirin. Найчастіше проблема виявлялась не в самому дисплеї, а в кабелі або роз’ємі — і вирішувалась без заміни деталі взагалі. Але бувають і справжні апаратні відмови. Розберемо по порядку.
Як влаштований дисплей на Kugoo і Kukirin
На більшості моделей Kugoo і Kukirin дисплей — це невеликий пластиковий блок, який кріпиться на кермо зверху і з’єднується з контролером кабелем через роз’єм у верхній частині рульової труби. Всередині — невеликий мікроконтролер, LCD або OLED матриця і кілька кнопок керування. Живлення — від основного акумулятора через контролер.
Важлива деталь: дисплеї у Kugoo і Kukirin прив’язані до конкретної моделі і версії прошивки. Дисплей від G2 не стане взаємозамінним з дисплеєм від G2 Pro або G2 Master — навіть якщо зовні вони схожі і роз’єм підходить. Те саме стосується серій S1/S2/S3 і M4 — у кожної своя версія прошивки і протокол обміну з контролером. Різниця в цьому протоколі: невідповідна версія або покаже порожній екран, або взагалі не дасть самокату стартувати.
Симптоми: що саме не працює
Перш ніж щось робити, важливо точно описати симптом — від цього залежить де шукати причину.
Дисплей не вмикається зовсім, самокат не їде. Найімовірніші причини: немає живлення (розряджений акумулятор, спрацював захист BMS), погані контакти у роз’ємі кабелю дисплея, обрив кабелю в точці перегину.
Дисплей не вмикається, але самокат їде після натискання кнопки газу. Рідкісна ситуація, але трапляється: контролер отримує сигнал від газу через окремий дріт, а дисплей відключений окремо. Причина — обрив живлення саме на лінії дисплея при справній силовій частині.
Дисплей вмикається, але екран білий або блимає. Найчастіше — пошкоджена матриця від удару або перегріву. Іноді — несумісність версій при заміні.
Дисплей показує код помилки (E1, E3, E6, E8 та інші). Це не поломка дисплея — це діагностичне повідомлення від контролера. Дисплей справний, проблема в іншому вузлі. E6 і E8 — найчастіше контролер або датчик Холла в моторі.
Дисплей пропадає під час їзди, але повертається після зупинки. Класичний симптом поганого контакту в роз’ємі — вібрація розмикає контакт, зупинка — відновлює.
Діагностика кроками: від простого до складного

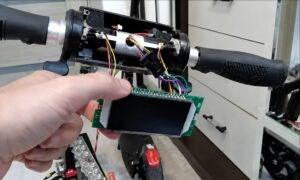

Перший крок — перевірити роз’єм кабелю дисплея. Знайдіть місце, де кабель заходить у рульову трубу (зазвичай під захисним гумовим кільцем або пластиковою накладкою біля керма). Від’єднайте роз’єм, огляньте контакти. Якщо є темний наліт або сліди корозії — протріть контакти ватною паличкою з изопропиловим спиртом або спреєм для очистки контактів. Під’єднайте назад, впевніться що роз’єм зайшов до клацання.
Другий крок — перевірити кабель по всій довжині. На Kugoo і Kukirin кабель дисплея проходить вздовж рульової труби і через шарнір складного механізму — саме тут він найбільш схильний до перегинання і перетирання. Розкладіть і складіть самокат кілька разів, дивлячись чи не з’являється зображення при певному положенні. Якщо є — пошкодження в точці перегину кабелю.
Третій крок — перевірити живлення. Якщо є мультиметр, виміряйте напругу на роз’ємі кабелю дисплея при увімкненому самокаті. Має бути 5V або 12V залежно від моделі. Нуль вольт — немає живлення від контролера, і проблема не в дисплеї.
Четвертий крок — якщо перші три кроки не виявили проблему — скоріш за все пошкоджена сама матриця або мікроконтролер дисплея. Ремонт на рівні плати в домашніх умовах нереальний, потрібна заміна.
Найпоширеніші причини виходу дисплея з ладу
Волога — причина номер один. Дисплей герметизований невеликою гумовою прокладкою, яка з часом стає жорсткішою і перестає щільно прилягати. Вода потрапляє під скло при їзді в дощ або мийці. Якщо дисплей почав глючити після дощу — дайте повністю висохнути (24–48 годин при кімнатній температурі), іноді відновлюється самостійно.
Удар при падінні. Самокат падає на бік — дисплей вдаряється об землю. Зовні може бути без видимих ушкоджень, але матриця всередині тріснула або від’єднався шлейф. Якщо після падіння дисплей не вмикається або показує смуги — це воно.
Перегин кабелю. При багаторазовому складанні-розкладанні кабель у точці згину поступово ламається всередині — зовнішня ізоляція ціла, а провідник обірваний. Виявляється тільки при тестуванні мультиметром або поступово наростаючими збоями.
Перегрів. Рідкісна причина, але трапляється при тривалій їзді на сонці в спеку — матриця може давати артефакти або тимчасово гаснути при температурі вище 50°C. При охолодженні відновлюється.
Дисплей живий, але кнопки не реагують
Окремий сценарій — дисплей показує інформацію, але кнопки (режими, підсвітка, вмикання) не спрацьовують або спрацьовують хаотично. Найчастіша причина — окислення контактів під кнопками. У деяких версіях кнопки не герметизовані, і волога або бруд потрапляє під них.
Спробуйте кілька разів швидко натиснути кожну кнопку підряд — іноді механічний рух відновлює контакт. Якщо не допомагає — дисплей потрібно знімати і чистити зсередини. Процедура потребує тонкої викрутки і обережності: пластиковий корпус відкривається на клямках, які легко ламаються.
Якщо потрібна заміна: на що звертати увагу
Якщо діагностика показала, що дисплей потрібно міняти — головне правило: купувати деталь по точній назві моделі, не «підходить для Kugoo G2 серії». Різниця між G2 і G2 Pro може бути в кількості кнопок, наявності індикатора круїз-контролю, протоколі зв’язку з контролером. Неправильний дисплей або не включиться взагалі, або включиться, але деякі функції не будуть працювати.
Перед замовленням визначте точну модель (наклейка під декою або на акумуляторному відсіку), рік випуску якщо відомий, і версію — якщо є Pro або Max у назві, це окрема позиція. У спеціалізованих магазинах позиції виділені під конкретні серії — наприклад, дисплей для Kugoo S1/S2/S3 або дисплей для Kugoo M4 йдуть як окремі позиції з вказівкою версії плати — одразу видно, що підходить до вашої моделі, без порівняння артикулів вручну.
Встановлення — пряма заміна: від’єднати старий роз’єм, під’єднати новий, закріпити кронштейн. Калібрування або прошивки зазвичай не потрібно — дисплей ідентифікується контролером автоматично при першому вмиканні.
